电导率仪工作原理：电极法、电磁感应法及电阻

验证声明：本文依据GB/T 11007-2008《电导率仪试验方法》，结合丁当仪器仪表在线/台式/便携式电导率仪（如DDZ0010、DDS001、DDB103）及配套电极，于2026年5月在实验室及工业现场验证。以下内容适用于纯水、地表水、污水及高盐工况。

图1：丁当仪器仪表在线电导率仪（型号DDZ0010），可配接电极法或感应式传感器

一、电导率测量的基本物理概念

电导率（κ）表示电解质溶液导电能力，单位为S/m或µS/cm。对于均匀导体，电导率κ = G × K_cell，其中G为电导（S），K_cell为电极常数（cm⁻¹）。电阻率ρ是电导率的倒数：ρ = 1/κ，单位MΩ·cm。纯水电阻率理论值18.25MΩ·cm（25℃），而普通自来水电阻率约0.01~0.005MΩ·cm。电阻率仪常用于半导体、制药行业超纯水监测。

二、电极法（接触式）工作原理

电极法是最常用的电导率测量方式。在溶液中放入两个平行电极板，施加交流电压（避免极化），测量两电极间的电导G。电极常数K_cell由电极几何尺寸决定（如常数1.0 cm⁻¹的电极，两极间距1cm，面积1cm²）。仪表通过欧姆定律计算电导率κ = G × K_cell。

电极类型与选型：

• 铂黑电极：表面镀铂黑，减小极化效应，适用于电导率>100µS/cm的溶液。
• 光亮铂电极：用于纯水或低电导率测量。
• 不锈钢电极：低成本，适用于污水或高电导率场合。
• 电极常数：常数为0.01（纯水）、0.1（RO水）、1.0（自来水/地表水）、10.0（高盐/污水）。选错常数会导致测量误差或超量程。

丁当提供全系列工业在线电导电极（DDJ-0.01/0.1/1.0/10.0）及实验室电导电极。

三、电磁感应法（无电极）工作原理

电磁感应式电导率仪（也称电感式或互感式）适用于强腐蚀、高污染、高电导率溶液（如脱硫浆液、电镀液、强酸强碱）。其原理：传感器内部有两个同轴线圈（激励线圈和测量线圈）。激励线圈通以交流电，在溶液中产生涡流，涡流强度与溶液电导率成正比，继而影响测量线圈的感应电压。仪表通过检测感应电压换算出电导率。

优势：无电极直接接触溶液，耐腐蚀、不堵塞、免清洗、无极化效应。丁当DDZ0311感应式电导率仪已广泛应用于电厂脱硫、化工、电镀等行业。

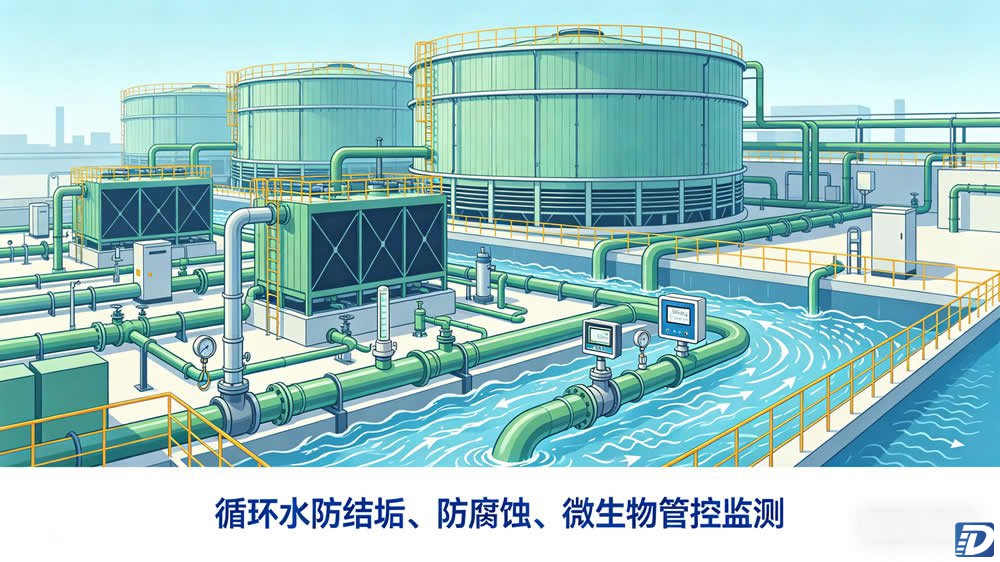

图2：工业循环水在线电导率监测（电极法或感应式）

四、电阻率与电导率的倒数关系及超纯水测量

电阻率ρ(单位MΩ·cm)与电导率κ(单位µS/cm)换算关系：ρ = 1000 / κ（当κ以µS/cm为单位时）。例如，电导率0.055µS/cm对应电阻率18.18MΩ·cm。

超纯水电阻率理论值为18.25MΩ·cm（25℃），电导率约0.055µS/cm。测量时必须使用电极常数为0.01或0.1的电极，并配流通池(避免空气CO₂干扰)。丁当智能在线电阻率仪DDZ0021B可用于电子、制药行业超纯水监测。

五、温度补偿机制

电导率随温度升高而增大，一般每升高1℃，电导率增加约2%（不同溶液系数略有差异）。为了使测量值可比较，通常将电导率折算至25℃。温度补偿公式：κ₂₅ = κ_t / [1 + α(t - 25)]，其中α为温度系数（默认0.02/℃）。用户可根据实际溶液设定α值（如NaOH溶液α≈0.019，超纯水α≈0.05）。所有在线电导率仪均应具备自动温度补偿（ATC）功能，使用PT1000或NTC传感器。

六、主要影响因素及应对措施

• 电极极化：采用交流激励和铂黑电极减少极化。
• 电容效应：使用高频激励（1kHz~3kHz）降低电极间电容影响。
• 电极污染：定期清洗，可用中性洗涤剂或稀盐酸浸泡，标准液验证。
• 气泡附着：测量池设计应避免气泡滞留，可增加排气口或脱泡装置。

七、常见问题解答（FAQ）

八、总结

电导率仪通过电极法或电磁感应法测量溶液导电能力，电极常数与电极类型决定测量范围；电阻率是电导率的倒数，适用于超纯水监测。温度补偿是保证数据可比性的关键。丁当仪器仪表提供从实验室台式、便携式到工业在线、感应式的全系列电导率/电阻率仪，满足各行业水质分析需求。

文末声明：本文基于GB/T 11007-2008及丁当仪器仪表内部测试，于2026年5月验证，适配丁当DDZ0010、DDZ0311、DDS001等型号电导率/电阻率仪，常规水质工况（温度0~60℃，电导率0.01µS/cm~2000mS/cm）。数据如转载需注明出处。
