钠度计工作原理：离子选择性电极法及ppb级痕量

验证声明：本文依据电化学离子选择性电极原理，结合丁当仪器仪表在线/台式钠度计（NAZ0011、NAZ0011M、NAS001等）及配套钠电极（2801测量电极、2802参比电极），于2026年5月在实验室及电厂现场验证。以下内容适用于电厂锅炉水、蒸汽、凝结水等超纯水钠离子监测。

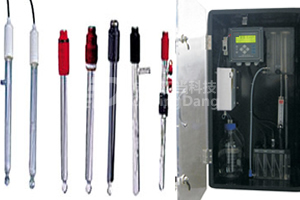

图1：丁当仪器仪表在线钠度计（型号NAZ0011），专用于电厂锅炉水、蒸汽钠离子监测

一、钠度计测量需求概述

在火力发电厂、核电站及高温高压锅炉中，给水、蒸汽、凝结水中的痕量钠离子（ppb级）是引起汽轮机叶片积盐、腐蚀的关键指标。根据GB/T 12145-2016《火力发电机组及蒸汽动力设备水汽质量》要求，锅炉给水钠含量应≤5μg/L，饱和蒸汽钠≤10μg/L。钠度计采用离子选择性电极（ISE）法，可连续在线监测ppb级钠离子浓度，是电厂水汽监测的必备仪器。

二、离子选择性电极法原理

钠度计使用钠离子选择性电极（测量电极）与参比电极构成测量电池。钠电极的敏感膜为特殊玻璃或晶体（如硅酸锂玻璃），对Na⁺有很高的选择性。根据能斯特方程，电极电位与溶液中钠离子活度的对数成正比：E = E₀ + (2.303RT/F)·log[Na⁺]。当钠离子浓度极低（ppb级）时，电位变化很小，因此需要高阻抗测量回路及严格的碱化处理。

丁当在线钠度计采用高阻抗差分输入电路，检出限达0.1μg/L，测量范围0~1000μg/L，满足亚临界、超临界机组要求。

三、关键组件：钠电极、参比电极与碱化池

1. 钠测量电极（指示电极）

型号2801（或进口100068）：玻璃敏感膜对Na⁺响应，对K⁺、H⁺有干扰。斜率理论值为59.16mV/pNa（25℃）。长期使用后电极老化，响应斜率下降，需定期更换（通常1~2年）。

2. 钠参比电极

型号2802（或进口100078）：Ag/AgCl电极，内充3M KCl或特殊参比液。与测量电极配套使用。需保持参比液充足，液接界通畅。

3. 碱化池（碱性化装置）

由于天然水样或纯水中钠离子浓度极低，且H⁺对钠电极有干扰，必须将水样pH调至10.5以上，使H⁺转化为NH₄⁺或OH⁻，降低干扰。碱化方式有：

• 二异丙胺碱化法：向水样中添加微量二异丙胺（DIPA），调节pH至10.5~11.0。丁当碱化池（如NAG5301-JHC、NAG5301-LTC）配合气泵使用，消耗量为0.5~1L/月。
• 氨气碱化法：利用氨气扩散平衡，可避免引入液体试剂，但设备较复杂。

碱化池是钠度计稳定运行的关键，需定期补充试剂、检查气泵及管路。

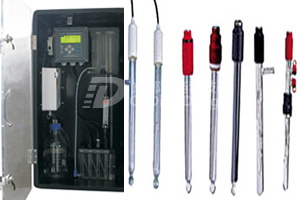

图2：双通道在线钠度计及碱化池系统

四、ppb级痕量钠测量的特殊要求

• 高纯度水样预处理：采用不锈钢取样管路，避免钠离子溶出。取样后需快速冷却、恒温（25±1℃）。
• 电极维护：钠电极使用前需在含Na⁺标准液中浸泡活化，测量间隙用纯水清洗，长期不用应干放（不可泡水）。
• 校准方法：通常使用1μg/L、10μg/L、100μg/L标准溶液进行两点或三点校准。校准前必须用碱化剂调节标准液pH至10.5以上。
• 温度控制：能斯特斜率随温度变化，必须将样品及标准液温度稳定在25±1℃，或启用仪表温度补偿（但ppb级测量推荐恒温方式）。
• 电气干扰隔离：钠电极内阻极高（>100MΩ），必须使用前置放大器（PHRT-1）并将信号线远离动力电缆。

五、钠度计选型与配置建议

六、常见问题解答（FAQ）

七、总结

钠度计基于离子选择性电极法，通过碱化处理消除H⁺干扰，实现ppb级痕量钠测量，是电厂水汽监测的核心仪表。正确选型、规范校准与维护（电极、碱化池、参比液）是保证数据准确的关键。丁当仪器仪表提供在线、双通道、台式钠度计及配套电极、碱化池、气泵等全套解决方案，满足电力行业高标准需求。

文末声明：本文基于电化学原理及丁当仪器仪表产品资料，于2026年5月验证，适配丁当NAZ0011、NAZ0011M、NAS001等型号钠度计，电厂超纯水工况（温度25±1℃，钠含量0.1~1000μg/L）。数据如转载需注明出处。
